扭矩扳手的構造原理及操作使用
時間: 2019-01-24 15:40 瀏覽次數：
扭矩扳手的構造原理及操作使用：隨著科技的進步，行業的快速發展，扭矩扳手的使用也越來越普遍，也更加精準，如傳統的扭矩扳手演變?yōu)樵O(shè)定式棘輪扭矩扳手、數顯式扭矩扳手、預置式扭矩扳手等等。雖然類別會有所不同，但是他們的原理大致相同。
扭矩扳手的構造原理及操作使用


        隨著科技的進步，行業的快速發展，扭矩扳手的使用也越來越普遍，也更加精準，如傳統的扭矩扳手演變?yōu)樵O(shè)定式棘輪扭矩扳手、數顯式扭矩扳手、預置式扭矩扳手等等。雖然類別會有所不同，但是他們的原理大致相同。


1、首先在扭矩扳手上設定所需扭距值(由彈簧套在頂桿上向扭距釋放關節施壓),鎖定扭距扳手開始擰緊螺栓,當螺栓達到扭距值后(當使用扭力大于彈簧的壓力后)會產生瞬間脫節的效應.在產生脫節效應的瞬間發出關節敲擊扳手金屬外殼所發出的"咔噠"聲.由此來確認達到扭距值的提醒作用.(其實就象我們手臂關節成15度彎曲放在鐵管里瞬間申直后會碰到鋼管的原理一樣).
2、扭矩扳手所發出的"咔噠"是由本身內部的扭距釋放結構產生的,其結構分為壓力彈簧,扭距釋放關節,扭距頂桿三結構所組成.
3、扭矩扳手在發出"咔噠"聲后是提示以達到你要求的扭距值了.

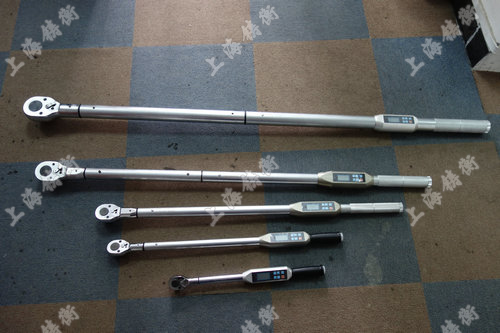

扭矩扳手


對上述原理有所了解，下面談?wù)勁ぞ匕馐值募夹g(shù)操作，扭矩扳手就是這樣使用的：
1、扭矩扳手使用時，當聽到“啪”的一聲時，此時是最合適的
2、在扭矩扳手的使用中,首先要根據測量部品的要求選取適中量程,所測扭力值不可小於扭力器在使用中量程的百分之二十,太大的量程不宜用於小扭力部品的加固,小量程的扭力器更不可以超量程使用
3、在使用扭矩扳手時,先將受力棘爪連接好輔助配件(如套筒,各類批嘴),確保連接已經沒問題.在加固扭力之前,設定好需要加固的力值, 并鎖好緊鎖裝置, 然后調整好方向轉換鈕到加力的方向
4、測量時,手要把握住把手的有效范圍,沿垂直於管身方向慢慢地加力直至聽到到達已設定的量值后發出的聲音.在施力過程中,按照國家標準儀器操作規范, 其垂直度偏差左右不應超過10度.其水平方向上下偏差不應超過3度,我廠在使用過程中操作人員應保證其上下左右施力范圍均不超過15度
5、為了不使測量結果因水平和垂直方向上的偏差而產生影響,在測量時,應在加力把持端上施加一個垂直向下的穩定力值


扭矩扳手


注：
1.用途:扭矩扳手為旋轉螺栓或螺帽的工具。
2.用法:扭矩扳手扳轉時應該使用拉力，推轉扳手極易發生危險。
3.扭力扳可用于松緊螺栓，螺栓旋緊前應先將螺栓清潔并上潤滑油。
4.使用扭矩扳手旋緊螺栓時應均勻使力，不得利用沖擊力。


        最后要注意的，大規格扭矩扳手使用時，可外加接長套桿以便操作省力，如長期不用，調節標尺刻線退至扭矩最小數值處有許多人問到扭矩扳手究竟哪種質材會好些，在這里也想說明一下，首先進口的液壓扭矩扳手多為高強度鈦鋼，重型液壓扳手也有用高強度鋼材的，肯定不會是國產的鋼材或鈦鋼，國產的鋼材最高強度只有國外的一半�？戳诉@些相信大家都會有所選擇了。
