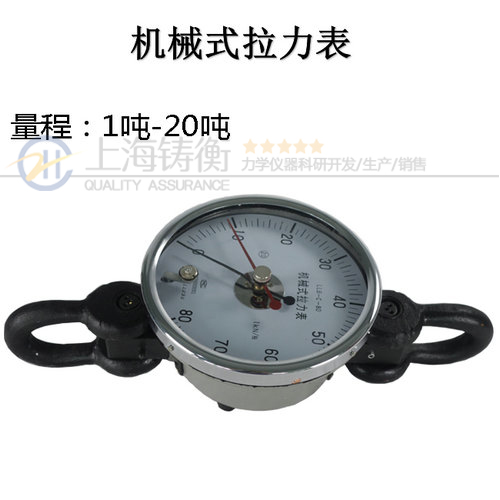

機械式拉力表0-20T,機械式拉力表品牌

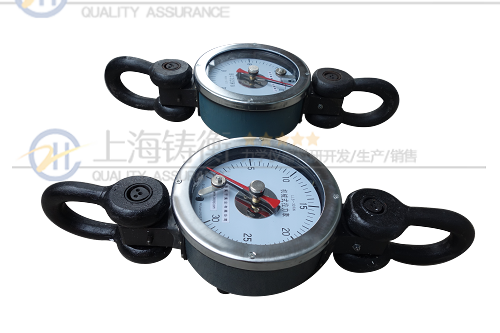

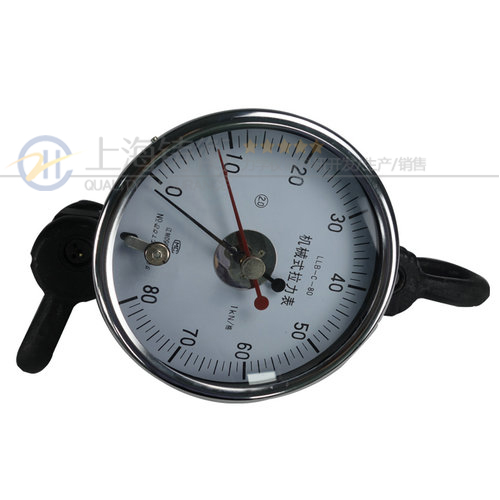

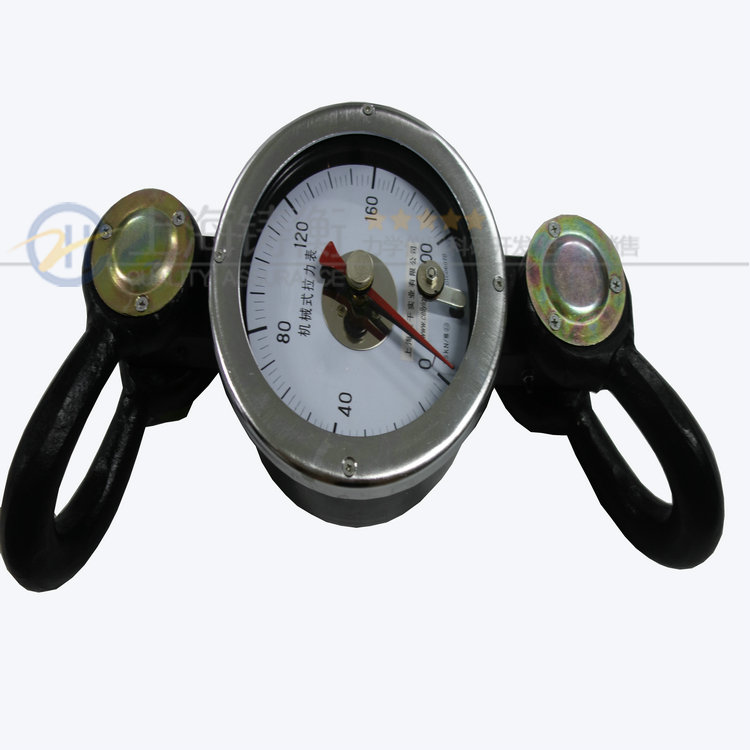

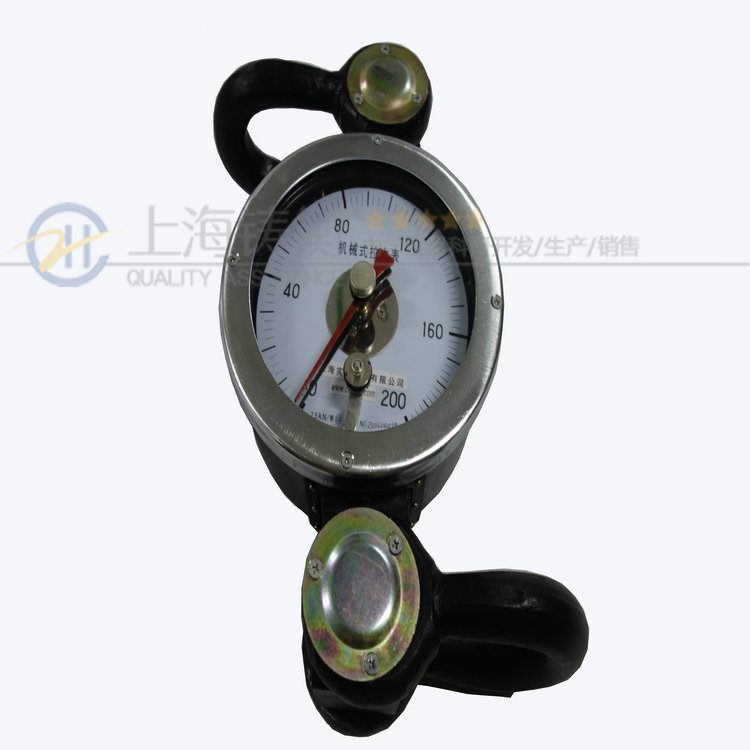

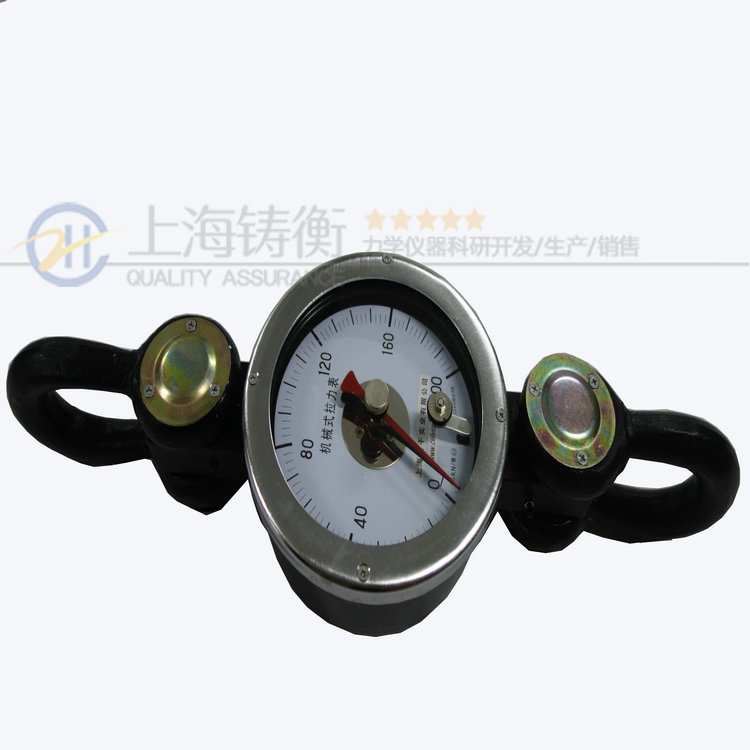

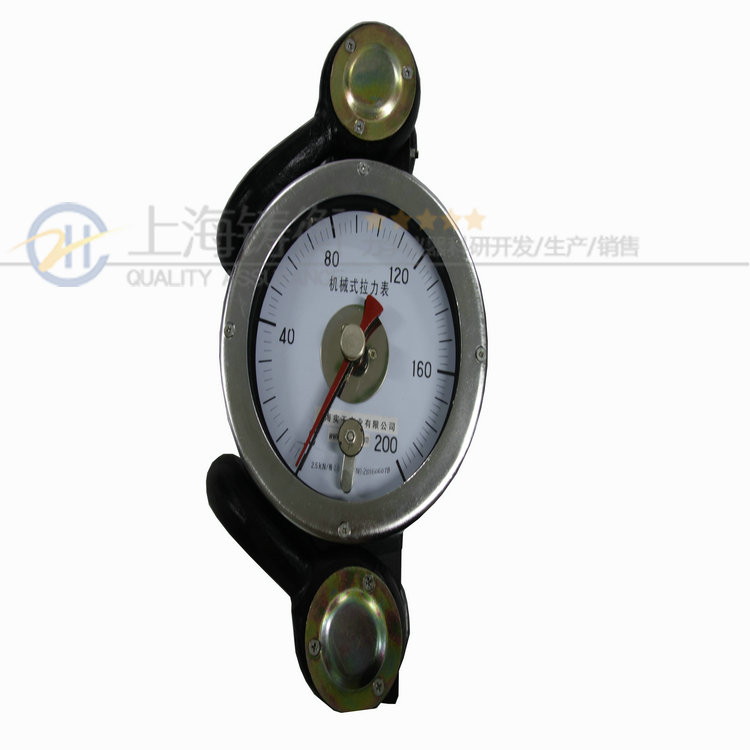

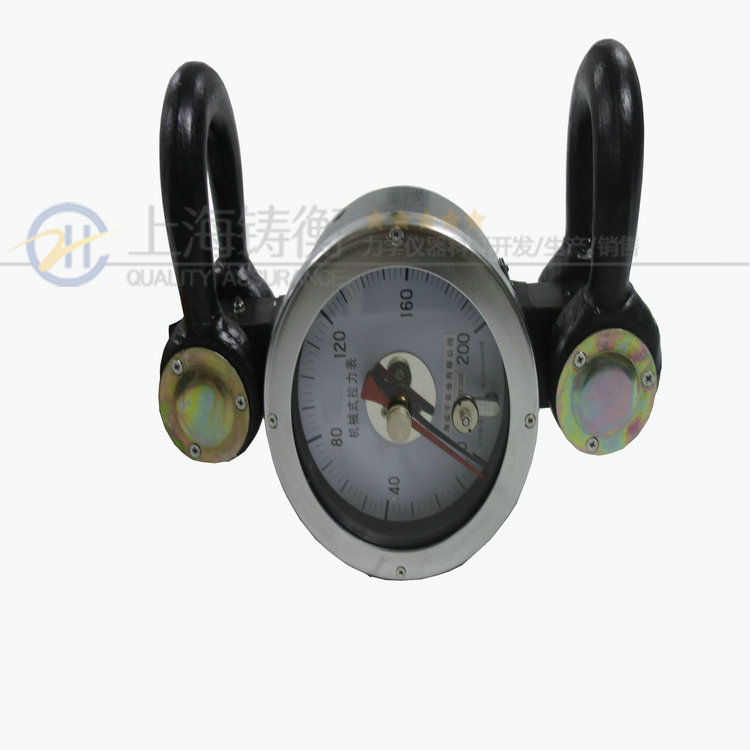

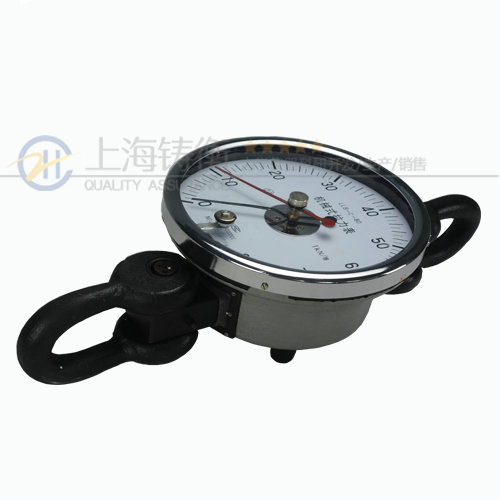

我司生產的SGJX機械式拉力表是一款多功能多用途的機械式拉力表。該款機械式拉力表主要用在石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量。同時還應用于拖拉機、汽車運輸、電力線路架設、建筑等行業的牽引力測量。機械式拉力表應用在鉆井作業中,指示鉆桿懸重,防止卡鉆、打鉆事故;應用在井下作業施工中,指示修井作業車絞盤牽引力的大小,防止井管拔脫和井架損壞,起著重要的安全防護作用。該機械式拉力表具有使用方便、讀數清晰、性能穩定、安全可靠等優點。儀表準確度為2.0級。
機械式拉力表規格型號
產品型號 |
測量范圍 |
分度值 |
外形尺寸 |
重量 |
SGJX-1 |
0-10 |
0.2 |
620X225X160 |
16 |
SGJX-3 |
0-30 |
0.5 |
620X225X160 |
16 |
SGJX-5 |
0-50 |
1 |
620X225X160 |
16 |
SGJX-8 |
0-80 |
2 |
620X225X160 |
16.5 |
SGJX-12 |
0-120 |
2 |
650X225X160 |
20 |
SGJX-16 |
0-160 |
2 |
650X280X160 |
20 |
SGJX-20 |
0-200 |
2.5 |
650X225X160 |
20 |
機械式拉力表使用方法
1、兩端的拉環通過絞鏈與力源連接(如使用鋼絲繩或其它可自由轉動的聯接件)。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
2、為防止意外,在表后應備裝一條保護鋼絲繩。
3、調零:在加載之前,用搬手將表盤零點調到與表針重合位置上。
4、檢查裝卡狀態,確認裝卡牢固后方可加載。
機械式拉力表結構及工作原理
1、結構分三部分:連接件部分、放大裝置部分、顯示部分。
2、工作原理:
當作用力通過連接件作用在變形體上,使之產生彈性變形,在彈性范圍內,變形量與作用力基本成正比,這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大,通過指針在表盤上的指示讀出作用力的值。
注:作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
機械式拉力表注意事項
1、避免強烈震動。
2、工作時外力作用線必須與表的軸線重合。
3、拉力表直接作用力不得超過表的上限值。
4、安全使用拉力表非常重要,如進行維修時應返回我公司。
由于擅自維修產生不良后果,我公司不負責任。
鑄衡售后服務:
A、售前:
1、按照客戶要求真實為客戶報價,客戶有特殊要求的及時記錄反饋;
2、簽訂規范的產品訂購合同,明確責任等相關事宜;
3、提供一年免費保修,終身維護服務,發貨前負責調試好產品;
B、售后:
1、如果客戶產品出現故障,上海地區第壹時間為您解決問題,外地由客服聯系為您提供解決方案;
2、在保修期內,產品維修免費,超過保修期,也可提供維修,若更換配件,產品配件按照成本價提供。
