太原100n拉壓檢測設備_太原線材拉力測試儀_端子拉力測試儀
產品簡介
端子拉力測試儀簡介:SG端子拉力測試儀是我公司針對線束及電子行業研制開發的一種檢測設備。本端子拉力測試儀專用于檢測各種線束接線端子的拉脫力還可配置NK和HF推拉力計和專用夾具。
訂購熱線:18367640736
產品介紹

太原100n拉壓檢測設備_太原線材拉力測試儀_端子拉力測試儀


鑄衡的SGWS端子拉力測試儀是線束生產商保證產品品質的理想化機器設備.我司測端子線拉力計我們的端子拉力測試儀專門用于檢測各種線束端子的拔出力。可以配置SGNK、SGHF拉伸力測量?jī)x和專用夾具,測端子線拉力計具有設備小巧、操作準確、測量精度高、試件裝夾方便、操作簡單等特點。

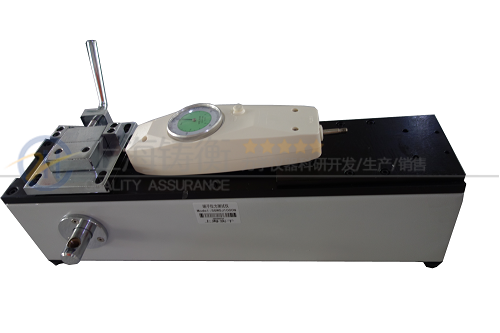

SGWS測端子線拉力計圖片

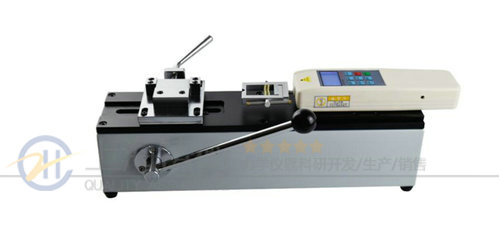

SGWS測端子線拉力計圖片



SGWS測端子線拉力計特點:
臥式安裝。手動操作,操作簡單穩定?蓪⒈緳C(jī)臺安裝于桌(臺)上使用,使機架更加穩固。長×寬×高:450mm×260mm×160mm。有效行程:50mm。額定負荷:500N。(也可配置1000N)凈重:10.6Kg。





SGWS測端子線拉力計規格型號


序號               NO

產品型號
(Model)

zui大負載
  (N)

有效行程
(mm)

   外形尺寸
   (mm)

  重量
(KG)

01

SGWS

500

50

450X260X160

10.5

02

SGWSJ

1000

50

450X260X160

13

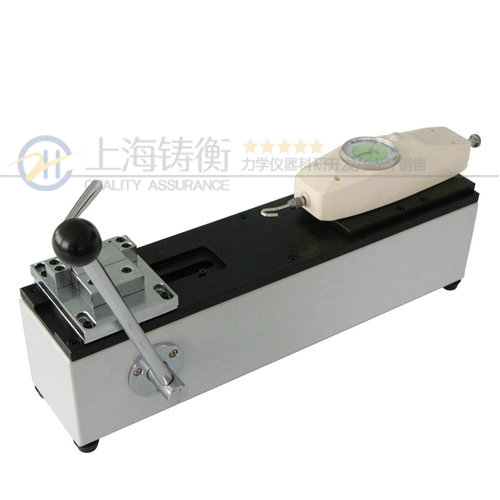

測端子線拉力計



測端子線拉力計

測端子線拉力計的安裝方法:
1、機座的安裝方法:本儀器可安裝在桌子上,使儀器更加穩固。安裝時請保證工作臺面水平,使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm,4個M4的螺紋孔)安裝。
2、推拉力計的安裝方法:
A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開,卸下測力計安裝板;
B、安裝HF系列(數顯式推拉力計)的推拉力計時,用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內,將測力計安裝到測力計安裝板上;或用十字螺絲刀將附件袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內,將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔;
    1)安裝NK系列(指針式推拉力計)的推拉力計時,用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下,將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔,旋入測力計后蓋上的4個M3螺紋 孔(卸下M3×10的螺釘?shù)穆菁y孔);   2)安裝好推拉力計表后,用M4內六角扳手將測力計安裝板重新安裝到機架上面。

測端子線拉力計左夾具的安裝方法:
用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內,將左夾具安裝到機臺底座板上。

測端子線拉力計右?jiàn)A具的安裝方法:
先用附件中的M6螺母旋到測力計的測力桿上,再將右?jiàn)A具旋到測力計的測力桿上,調節M6螺母使其右?jiàn)A具接連牢固即可。

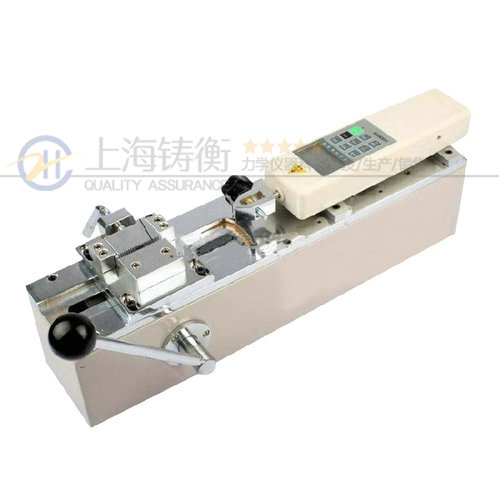

測端子線拉力計

測端子線拉力計一般測試操作過程:
1、將各種線束接線端子一端電線部分放入左夾具的夾口中,旋轉手柄以?shī)A穩電線部分(線束接線端子已被壓。
2、將線束接線端子另一端放入右?jiàn)A具的夾口中,旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手,將左夾具中心對準右?jiàn)A具的中心。
4、若用HF系列(數顯式推拉力計)的推拉力計時,打開電源,待液晶顯示屏顯示為零后即可。
5、若安裝NK系列(指針式推拉力計)的推拉力計時,按一下切換按鈕,使指回到零位即可。
6、旋動機身的手柄,使其左夾具向左運動,并能夠右?jiàn)A具卡住端子。

SGWS端子拉力測試儀日常保養與維護:
1、請勿超載使用,本儀器額定負荷為500N。
2、注意日常的保養工作,保持儀器各部件清潔。
3、機臺出現故障時請及時廠家或銷售點(請勿擅自拆卸、修理)。

測端子線拉力計

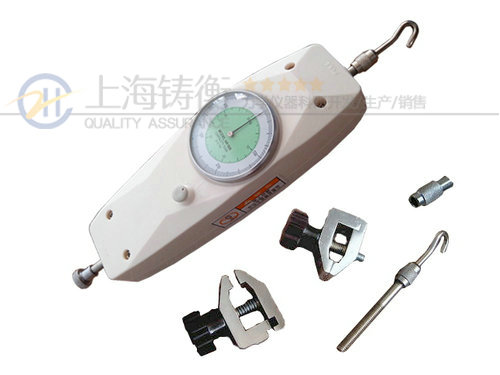

測端子線拉力計夾具

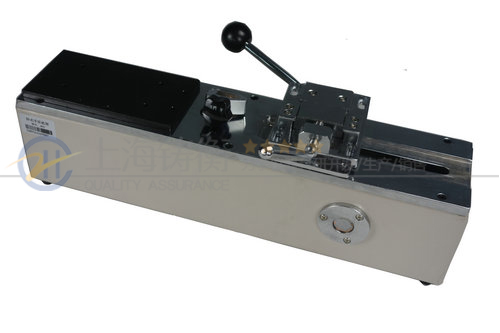

測端子線拉力計
