動態扭力測試儀原理
產品簡介
動態扭力測試儀原理：本款動態扭力測試儀傳感器扭矩數值的測量采用應變電測原理，當應變軸受扭力影響產生微小變形后，粘貼在應變軸上的應變計阻值發生相應變化，我們將具有相同應變特性的應變計組成測 量電橋，應變電阻的變化即可轉變?yōu)殡妷盒盘柕淖兓M行測
訂購熱線：18367640736
產品介紹
本款動態扭力測試儀傳感器扭矩數值的測量采用應變電測原理，當應變軸受扭力影響產生微小變形后，粘貼在應變軸上的應變計阻值發生相應變化，我們將具有相同應變特性的應變計組成測 量電橋，應變電阻的變化即可轉變?yōu)殡妷盒盘柕淖兓M行測量。下面為扭矩測量的主要原理框圖，由于采用了能源與信號的無接觸耦合，完美解決了旋轉狀態下扭矩數值（轉 矩）的測量。
1、電源經過處理后送 ，經激勵電源送到應變軸上；
2、由穩壓電源變成穩定電壓供給應變軸上各電子器件；
3、將應變軸的微小變形轉換成電信號，經過壓/頻轉換，變成與扭應變成正比的頻率信號，通過 調解電路整形后輸出調頻方波信號。
轉速的測量：轉速測量采用磁電碼盤的方法進行測量，每一磁電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，高速或中速采樣 時可以用測頻的方法，低速采樣時可以用測周期的方法測出準確的轉速。本傳感器精度可達±0.1%～±0.5%（F·S）。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。
  本傳感器的測速方法采用內置測速，訂貨時用戶需注明是否監測轉速信號。


動態扭力測試儀產品特點：
1、信號輸出波形方波幅度可選5V/12V。
2、開機5分鐘即可進入工作狀態，勿需預熱過程。
3、檢測精度高、穩定性好、抗干擾性強。
4、不需反復調零即可連續測量正反扭矩。
5、體積小、重量輕、易于安裝。
6、傳感器可脫離二次儀表獨立使用，只要按插座針號提供±15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。

動態扭力測試儀原理

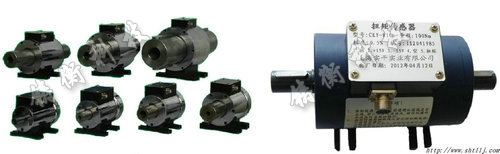

動態扭力測試儀圖片

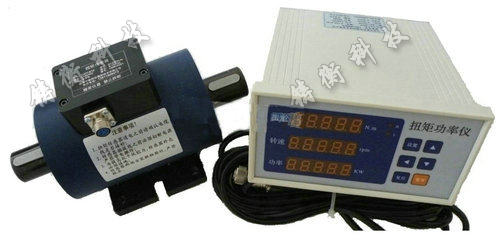

動態扭力測試儀

動態扭力測試儀規格型號

產品型號
(Model)		 測量范圍
  （N.m）		 分度值
（N）		    外形尺寸
   （mm）		   重量
（KG）
SGDN-5 0.5-5 0.0001 188X100X108 5
SGDN-10 1-10 0.001
SGDN-20 2-20 0.001
SGDN-50 5-50 0.001
SGDN-100 10-100 0.01
SGDN-200 20-200 0.01 209X100X126 7
SGDN-500 50-500 0.01 238X100X136 10
SGDN-1000 100-1000 0.1 275X120X140 12
SGDN-2000 200-2000 0.1 298X120X154 15
SGDN-5000 500-5000 0.1 356X180X180 21

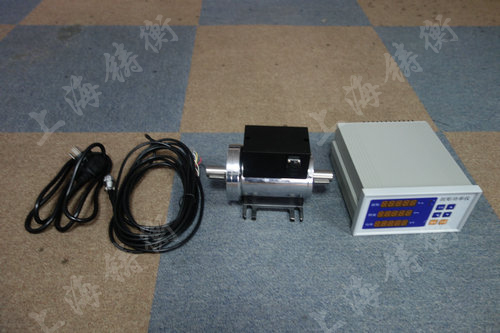

動態扭力測試儀

動態扭力測試儀主要功能：
可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。
可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。
可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。
可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。
可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等。可檢測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。
動態扭力測試儀

鑄衡售后問題處理的時限：
自售后服務部接收到經銷商提交的申請單之刻起，至回復經銷商明確處理方案，必須在
4個工作日內完成（如遇極特殊情況，需要延期明確處理方案，必須呈報運營總監審核，批準后方可執行）。處理方案原則上于后續
3個工作日內解決完畢（如遇極特殊情況，需要延期執行完畢，必須呈報運營總監審核，批準后方可執行）。
把精品送到客戶手中，把信譽留在客戶心里！

我司還銷售：100T大量程推拉力計
